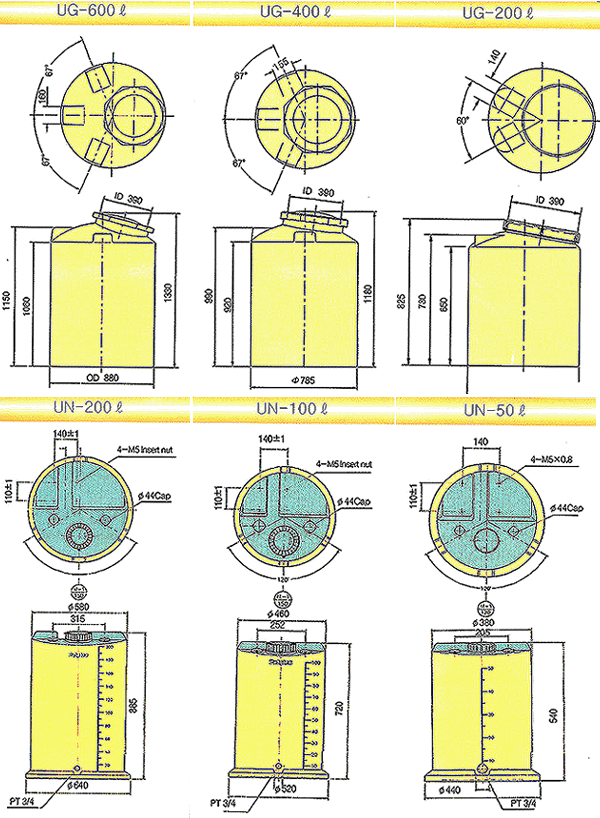

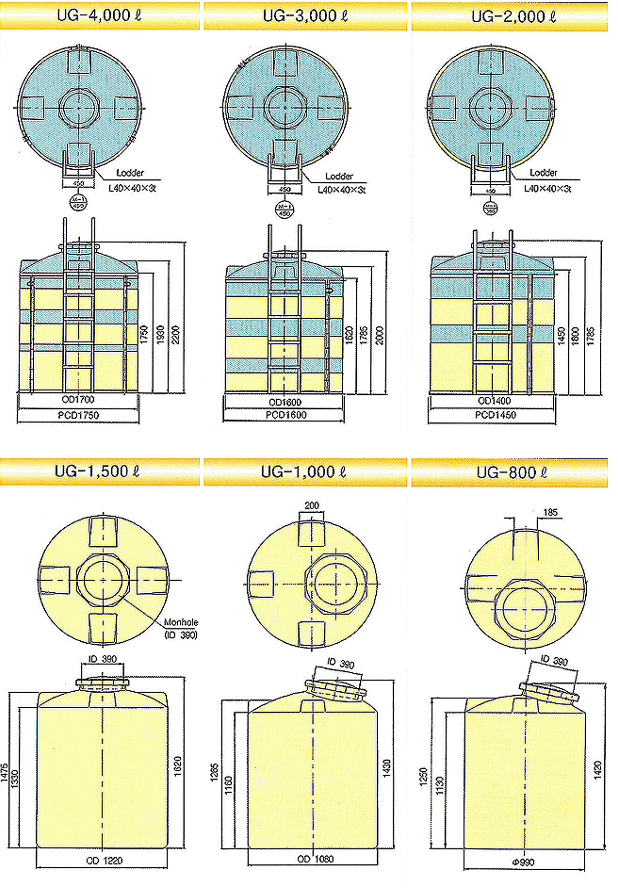

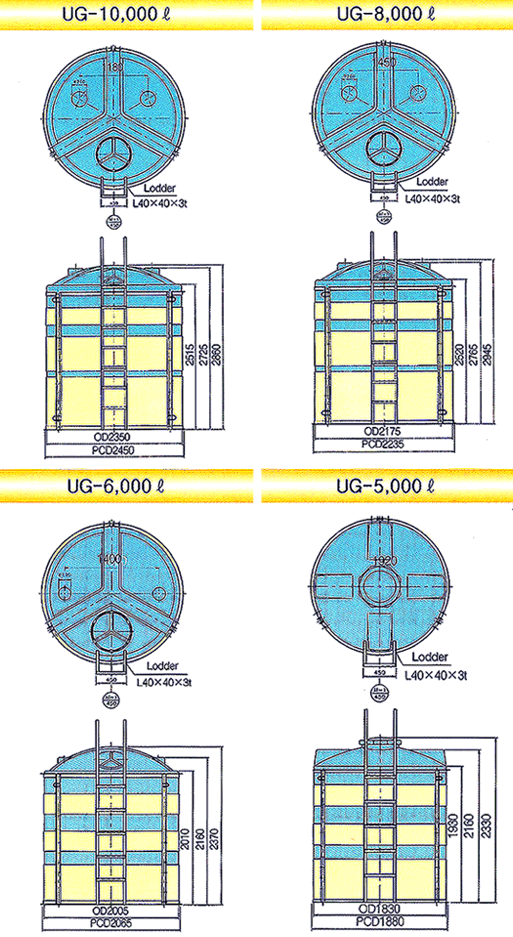

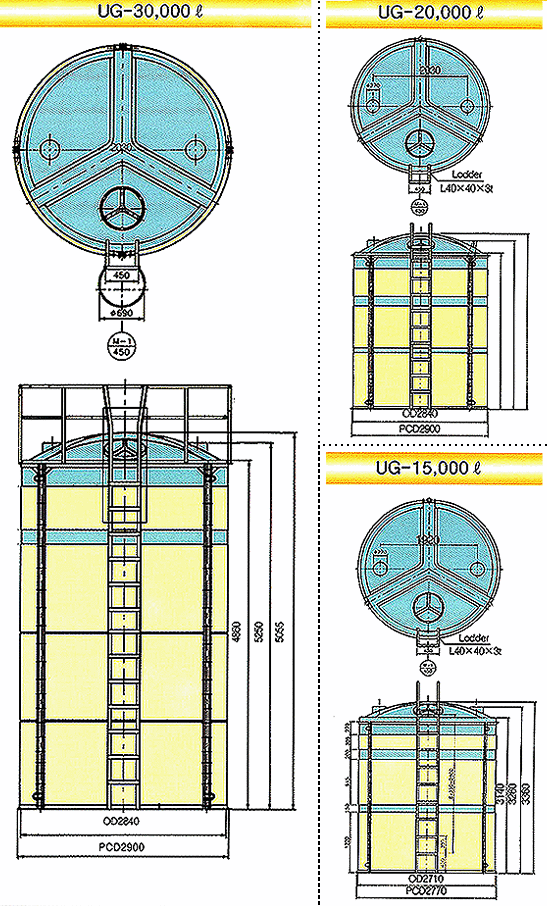

UG형(표준형) 울트화인케미칼탱크 규격표
|
| 품명(용량ℓ) |
외경 |
수면고 |
전고 |
맨홀직경 |
두께(t) |
보강쇄 |
사다리 |
선택사항 |
| 단층 |
발포3중층 |
| UG-30,000 |
2840 |
4860 |
5250 |
450 |
14 |
18 |
부착 |
부착 |
□ 탱크칼라
1.BLACK
2.YELLOW
3.기타
□ 액량계
□ 교반가대
1.VERTICAL
2.SIDE
□ 히팅장치
1.ELECTRICHEATER
2.탱크내부 가열 배광
3. 탱크외부 보온 |
| UG-20,000 |
2840 |
3400 |
3810 |
〃 |
11 |
16 |
〃 |
〃 |
| UG-15,000 |
2710 |
3140 |
3460 |
〃 |
9.5 |
15 |
〃 |
〃 |
| UG-10,000 |
2350 |
2515 |
2860 |
〃 |
8 |
14 |
〃 |
〃 |
| UG-8,000 |
2175 |
2520 |
2945 |
〃 |
8 |
13 |
〃 |
〃 |
| UG-6,000 |
2005 |
2010 |
2370 |
〃 |
7 |
11 |
〃 |
〃 |
| UG-5,000 |
1830 |
1930 |
2330 |
〃 |
6.5 |
10 |
〃 |
〃 |
| UG-4,000 |
1700 |
1750 |
2200 |
〃 |
6.5 |
9 |
〃 |
〃 |
| UG-3,000 |
1600 |
1620 |
2000 |
〃 |
6.5 |
8 |
〃 |
〃 |
| UG-2,000 |
1400 |
1450 |
1885 |
400 |
5 |
7 |
※주문에 따라
부착 가능 |
| UG-1,500 |
1220 |
1330 |
1620 |
〃 |
5 |
6 |
| UG-1,000 |
1080 |
1160 |
1430 |
〃 |
4 |
6 |
| UG-800 |
990 |
1130 |
1420 |
〃 |
4 |
5 |
| UG-600 |
880 |
1060 |
1330 |
〃 |
4 |
5 |
| UG-400 |
785 |
920 |
1180 |
〃 |
3 |
5 |
| UG-200 |
635 |
650 |
825 |
〃 |
3 |
4 |
▶맨홀 CAP은 스크류 밀폐식을 표준으로 하나 주문시 플랜지 밀폐식이 가능합니다.
▶탱크치수공차 ; 직경±1.0%, 높이 1.5% |
|
부품류 |
|

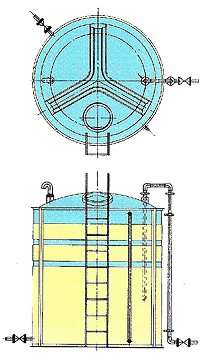

부품조립(선택사항)예 |
선택부품류 |
 |
| 부품명 |
재질 |
규격 |
| 본체 ·보강 |
PE+SS |
3000ℓ~30000ℓ |
| 맨 홀 |
PE |
540Φ |
| 로리접속관 |
PVC·SUS |
40A~80A |
| 에어벤트 |
PVC |
50A |
| 액량계 |
PE+PVC |
20A |
| 액출구 |
PE+PVC |
20A~80A |
| 사다리 |
SS |
|
|
|
측면노즐 · 프랜치 |
| 핏팅(PE.PP) |
플랜지(PE,PVC) |
 |
 |
口徑 20A, 40A, 50A, 80A,100A
팩킹재질 : EPDM, VITON, PTEE, COATING |
口徑 20A X 15A, 25A, 40A X 30A, 40A, 50A, 80A, 100A
面팩킹재질 : EPDM, VITON, PTFE, COATING |
| 핏팅조립 |
SIDE 맨홀 |
 |
 |
| |
 |
|
|
|
