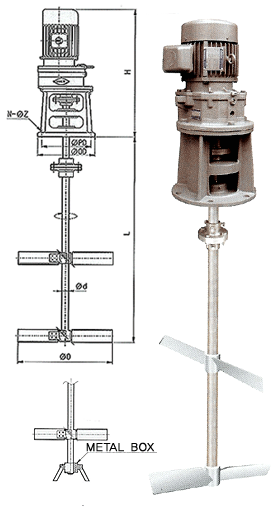

PADDLE형 A/G DMFA1 TYPE 내부구조도 및 외형도
SPECIFICATIONS (아래 SPEC중 SHATF와 IMPELLER의 치수는 TANK SIZE에 따라 다소 변경될 수 있음)
MODEL NO POWER R.P.M REDUCER IMPELLER SHAFT WEIGHT
(kg)
Kw(HP) PD OD H N Z D d L
NEW-FA1-172 2.2(3) 120

90 		310 350 704 6 23 500-700 40이상 2000이상 95
NEW-FA1-172 3.75(5) 310 350 730 6 23 550-700 40이상 2500이상 110
NEW-FA1-181 5.5(7.5) 355 400 838 6 25 600-900 60이상 2500이상 240
NEW-FA1-181 7.5(10) 355 400 878 6 25 600-900 65이상 2500이상 250
NEW-FA1-205 11(15) 400 445 1027 8 25 800-1200 70이상 2500이상 300
NEW-FA1-205 15(20) 400 445 1027 8 25 900-1300 75이상 2500이상 320

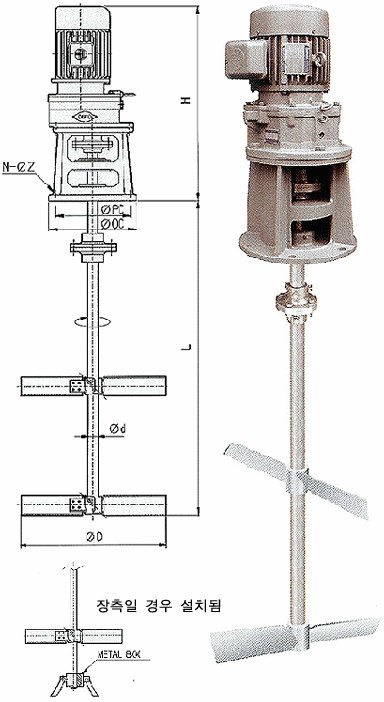

PADDLE형 A/G DMFA3 TYPE 내부구조도 및 외형도
SPECIFICATIONS (아래 SPEC중 SHATF와 IMPELLER의 치수는 TANK SIZE에 따라 다소 변경될 수 있음)
MODEL NO POWER R.P.M REDUCER IMPELLER SHAFT WEIGHT
(kg)
Kw(HP) PD OD H N Z D d L
NEW-FA3-172 2.2(3) 60 310 350 704 6 23 600-800 40이상 2000이상 105
NEW-FA3-172 3.75(5) 310 350 730 6 23 700-900 40이상 2500이상 120
NEW-FA3-205 5.5(7.5) 400 400 900 8 25 800-1000 60이상 2500이상 250
NEW-FA3-205 7.5(10) 400 400 900 8 25 900-1200 65이상 2500이상 270
NEW-FA3-270 11(15) 510 445 1200 8 27 1000-1300 70이상 2500이상 320
NEW-FA3-270 15(20) 510 445 1200 8 27 1000-1500 75이상 2500이상 320

PADDLE형 A/G DMFA3 TYPE 내부구조도 및 외형도
SPECIFICATIONS (아래 SPEC중 SHATF와 IMPELLER의 치수는 TANK SIZE에 따라 다소 변경될 수 있음)
MODEL NO POWER R.P.M REDUCER IMPELLER SHAFT WEIGHT
(kg)
Kw(HP) PD OD H N Z D d L
NEW-FA3-181 2.2(3) 45

36

30 		355 400 814 6 25 700-1200 50이상 2500이상 189
NEW-FA3-181 3.75(5) 355 400 814 6 25 700-1200 50이상 2500이상 195
NEW-FA3-235 5.5(7.5) 445 490 965 8 25 900-1500 60이상 2500이상 250
NEW-FA3-235 7.5(10) 445 490 965 8 25 900-1500 60이상 2500이상 250
NEW-FA3-270 11(15) 510 560 1250 8 27 1200-1800 80이상 2500이상 325
NEW-FA3-270 15(20) 510 560 1250 8 27 1200-1800 80이상 2500이상 325

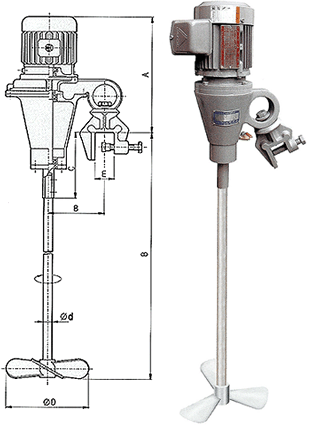

POTABLE ACITOR

SPECIFICATIONS (아래 SPEC중 SHATF와 IMPELLER의 치수는 TANK SIZE에 따라 다소 변경될 수 있음)
MODEL NO POWER R.P.M REDUCER IMPELLER SHAFT WEIGHT
(kg)
Kw(HP) A B C D D d L
NEW-PA1/2 0.4(1/2) 240
180		 380 140 130 65 200 20 1000 18
NEW-PA1 0.75(1) 435 140 130 65 250 22 1200 20

동력선정표
TANK 규격 360 RPM에
대한 마력(HP)		 240 RPM에
대한 마력(HP)		 180 RPM에
대한 마력(HP)		 120 RPM에
대한 마력(HP)		 90 RPM에
대한 마력(HP)		 60 RPM에
대한 마력
(HP)
리터 L TANK SIZE
50 400X565 H 1/4HP 1/4HP 1/4HP 1/4HP 1/4HP 1/4HP
100 490X680 H 1/2HP 1/2HP 1/4HP 1/4HP 1/4HP 1/4HP
200 650X812 H 1/2HP 1/2HP 1/2HP 1/2HP 1/2HP 1/2HP
400 790X1050 H 1HP 1/2HP 1/2HP 1/2HP 1/2HP 1/2HP
500 976X950 H 1HP 1HP 1/2HP 1/2HP 1/2HP 1/2HP
600 888X1280 H 1HP 1HP 1HP 1HP 1HP 1/2HP
800 986X1362 H 1HP 1HP 1HP 1HP 1HP 1/2HP
1000 1082X1414 H 1HP 1HP 1HP 1HP 1HP 1HP
1500 1242X1572 H 1HP 1HP 1HP 1HP 1HP 1HP
2000 1410X1749 H 2HP 2HP 2HP 2HP 2HP 2HP
3000 1590X1976 H 2HP 2HP 2HP 2HP 2HP 2HP
4000 1720X2370 H 3HP 3HP 2HP 2HP 2HP 2HP
5000 1864X2410 H 3HP 3HP 3HP 3HP 3HP 3HP
6000 1899X2800 H 5HP 3HP 3HP 3HP 3HP 3HP
8000 2135X2990 H 5HP 5HP 5HP 5HP 3HP 3HP
10000 2330X3230 H 5HP 5HP 5HP 5HP 5HP 5HP
15000 2664X3710 H 5HP 5HP 5HP 5HP 5HP 5HP
20000 2880X4180 H 7.5HP 7.5HP 7.5HP 7.5HP 5HP 5HP
30000 3200X4630 H 10HP 10HP 10HP 10HP 10HP 7.5HP
-
