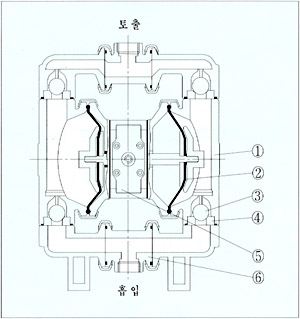

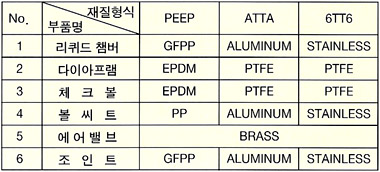

주요구조 및 재질
|
|
|
|
|
주) 1.취급액의 온도한계는
접액부 리퀴드 챔버의 재질이
GFPP인
경우
0~60℃, STAINESS인 경우 0~100℃정도입니다.
2.
사용상의 주위온도는 0~40℃입니다.
3.
GFPP는 PP를 유리섬유로 보강한
제품입니다.
4.
최대 허용 공급압력은 재질에
따라 다릅니다.
플라스틱
재질은 0~6㎏f/㎠까지, 금속재질은
0~8.7㎏f/㎠
까지입니다.
5.
표준외의 재질사양은 별도로 상담하여
주십시요.
6.
사양은 개량등의 이유로 예고없이
변경될 수 있습니다.
|
|
|

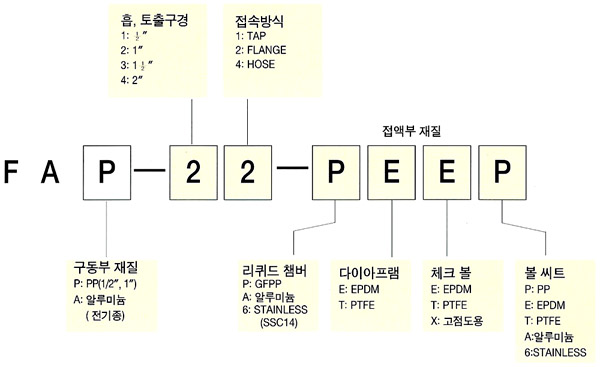

형식코드
|
|

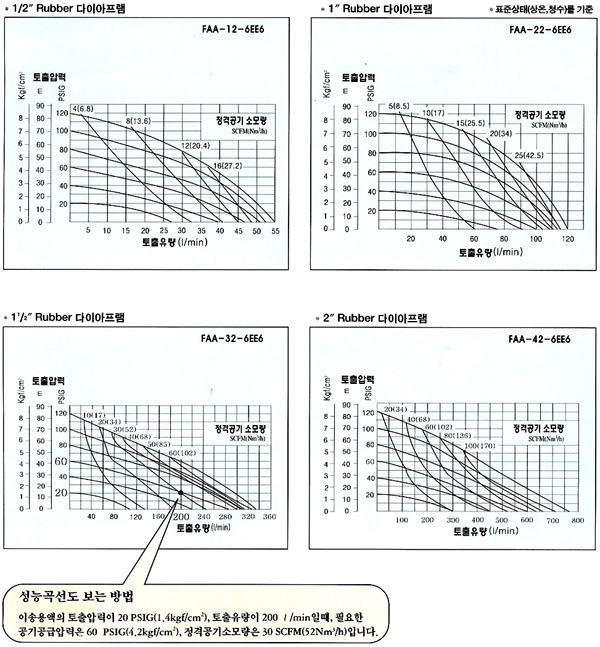

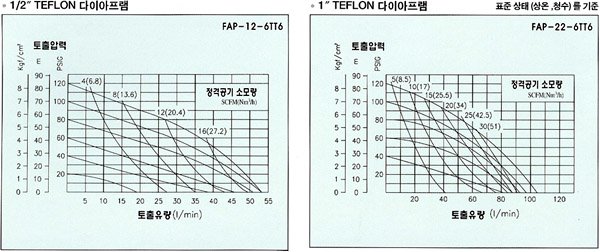

성능곡선도
|
|
기종
/구분
|
용 액
|
공 급 공 기
|
|
흡,토출구경
|
최대토출량(ℓ/min)
(토출측:대기압)
|
최대흡입능력(m)
|
최대입자크기
(mm)
|
정격 공기소모량
SCFM(N㎥/h)
|
최대 허용 공급압력
(kgf/㎠)
|
AIR INLET
(흡입구경)
|
|
DRY
|
WET
|
|
FAA-1
|
1/2"
|
55
|
5
|
8
|
1.6
|
16(27.2)
|
8.7
|
PT 1/4"
|
|
FAA-2
|
1"
|
120
|
5
|
8
|
3.2
|
25(42.5)
|
|
FAA-3
|
1 1/2"
|
337
|
3.5
|
7
|
4.8
|
60(102)
|
PT 1/2"
|
|
FAA-4
|
2"
|
780
|
6
|
8
|
6.4
|
100(170)
|
|
※ 단, Plastic 재질은 최대 허용공급압력
6kgf/㎠이상 운전을 금합니다.
|
|
기종
/구분
|
용 액
|
공 급 공 기
|
|
흡,토출구경
|
최대토출량(ℓ/min)
(토출측:대기압)
|
최대흡입능력(m)
|
최대입자크기
(mm)
|
정격 공기소모량
SCFM(N㎥/h)
|
최대 허용 공급압력
(kgf/㎠)
|
AIR INLET
(흡입구경)
|
|
DRY
|
WET
|
|
FAP-1
|
1/2"
|
55
|
5
|
8
|
1.6
|
16(27.2)
|
8.7
|
PT 1/4"
|
|
FAP-2
|
1"
|
120
|
5
|
8
|
3.2
|
25(42.5)
|
|
※ 단, Plastic 재질은 최대 허용공급압력
6kgf/㎠이상 운전을 금합니다.
|
|
|
