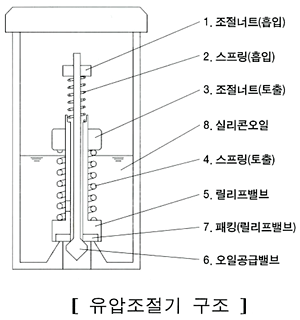

작동원리 및 유압조절기 구조
|
|
모타의 회전을 웜기어로 감속한
편심캠에 의하여 슬라이더 샤프트에
연결된
피스톤이 왕복운동을 합니다.
이 운동은 다이아프램으로부터
격리된
작동유체(실리콘오일)로 전달되면서
약액이 흡입과 토출을
하게됩니다.
여기서
유압조절기는 릴리프밸브가 내장되어
운전중에 비정상적인
압력이
발생하였을 때 펌프의 손상을
막기위해 작동유압을 조절합니
다.
만약 비정상적인 압력이 발생한다면
토출행정시 릴리프밸브가 열
려
조절기내 작동유가 일정 수위까지
올라가면서 펌프손상을 방지하
고,
흡입행정시 오일공급밸브가 열려
작동유실에 작동유가 채워지면
서
피스톤의 운동을 원활하게 합니다.
그리고 비정상압력이 제거되었
을
때는 자동적으로 정상운전 상태로
돌아갑니다.
각 현장에서 조절너트를
이용하여 작동유압을 쉽게 조절할
수 있습니
다.
|
|
|
|

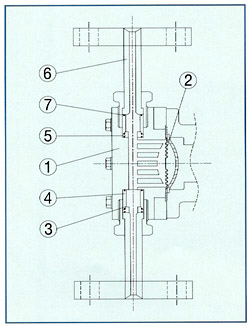

접액부 구조 및 재질표
|
|
|
|
|
부품명/형식
|
PTC
|
FTC
|
STS
|
6T6
|
|
51~72
|
13~24
|
|
①
|
헤 드
|
PVC
|
PVdF
|
STS304
|
STS316
|
|
②
|
다이아프램
|
PTFE+PFA
|
PTFE+PFA
|
PTFE+PFA
|
PTFE+PFA
|
|
③
|
체 크 볼
|
CERAMIC
|
CERAMIC
|
STS304
|
STS316
|
|
④
|
볼가이드
|
GFPP
|
PVC
|
PVdF
|
STS304
|
STS316
|
|
⑤
|
볼 씨 트
|
PTFE
|
PVC
|
PTFE
|
STS304
|
STS316
|
|
⑥
|
조 인 트
|
PVC
|
PVdF
|
STS304
|
STS316
|
|
⑦
|
오링ㆍ패킹
|
FKM
|
PTFE
|
PTFE
|
PTFE
|
|
|
주의) 1. 위의 표준재질외 특수재질은 별도로
상담을 바랍니다.
2.
표준재질 사양은 개량등의 이유로 예고없이
변경될 수 있습니다.
참고) 1.'PTFE+PFA'는
내구성을 향상시키기 위해 PTFE와 PFA를 합성한
재질입니다.
2.
'GFPP'는 PP를 유리섬유로 보강한 재질입니다.
|
|

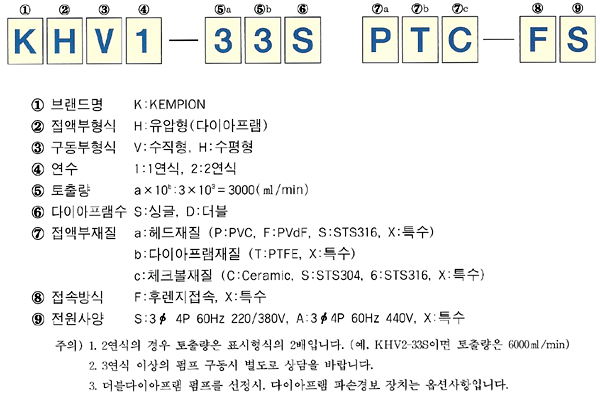

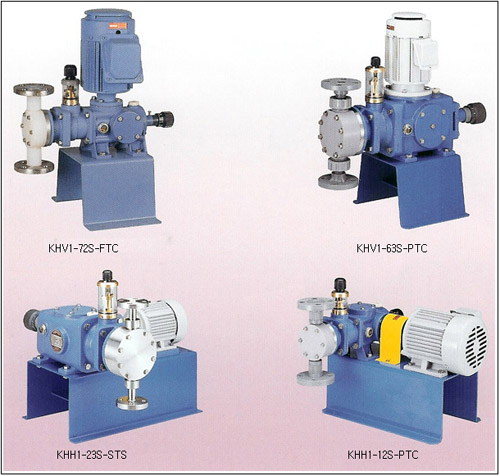

형식코드
|
|
기종선정표
|
|
기종
|
최고토출량
(㎖/min)
|
최고토출압력
(kgf/㎠)
|
스트로크수
(SPM)
|
피스톤경
(mm)
|
행정거리
(mm)
|
접속
(STS)
|
모타
(kW)
|
중량(㎏)
수직/수평
(STS)
|
|
50Hz
|
60Hz
|
PTCㆍFTC
|
STS
|
50Hz
|
60Hz
|
|
KHV,H-51
|
40
|
50
|
10
|
30
|
48
|
58
|
12
|
10
|
KS 20K
15A
|
0.2
|
19.5/22
|
|
KHV,H-12
|
80
|
100
|
10
|
30
|
96
|
116
|
12
|
10
|
|
KHV,H-32
|
300
|
360
|
10
|
25
|
48
|
58
|
30
|
10
|
20/22.5
|
|
KHV,H-72
|
600
|
720
|
10
|
20
|
96
|
116
|
30
|
10
|
|
KHV,H-13
|
915
|
1100
|
10
|
20
|
48
|
58
|
40
|
17.5
|
0.4
|
61.5/67
|
|
KHV,H-23
|
1830
|
2200
|
10
|
15
|
96
|
116
|
40
|
17.5
|
|
KHV,H-33
|
2830
|
3400
|
10
|
12
|
48
|
58
|
68
|
17.5
|
KS 10K
25A
|
63/68.5
|
|
KHV,H-63
|
5660
|
6800
|
7
|
7
|
96
|
116
|
68
|
17.5
|
|
KHV-33H
|
2830
|
3400
|
10
|
20
|
48
|
58
|
68
|
17.5
|
KS 20K
25A
|
0.75
|
84
|
|
KHV-63H
|
5660
|
6800
|
10
|
14
|
96
|
116
|
68
|
17.5
|
|
KHV-14
|
8750
|
10500
|
8
|
8
|
48
|
58
|
122
|
17.5
|
KS 10K
40A
|
98
|
|
KHV-24
|
17500
|
21000
|
4
|
4
|
96
|
116
|
122
|
17.5
|
|
주의) 1. KS30K 후렌지나, ANSI 후렌지도
제작 가능합니다.
2.
방폭형이나 기타 특수주문(전압,주파수 예외)
모타는 수평형에서만 가능합니다.
단,
KHV-33H, 63H, 14, 24의 경우 직접 체결이
가능합니다.
3.
유량 유효조절범위는 10~100%, NPSHr는 0.8kgf/㎠A
4. 취급액의
온도한계는 헤드재질이 PVC일 때 0~50℃, STSㆍPVdF일
때 0~80℃이고,
사용주위온도는
0~40℃입니다.
5.
정밀도 ±1%F.S, 직선도 ±2%F.S
이내
6.
도장색 Munsell No. 0.6PB 4.8/10.6 근사색
소부도장
|
|
|
