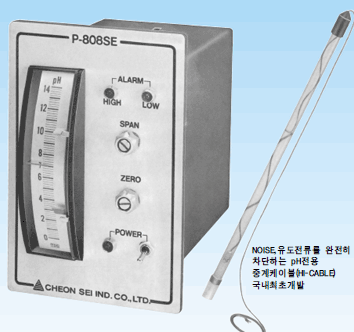

P-808SE


특징
  ● 고입력 임피던스 F.E.T IC회로 내장
● 업계 유례가 없는 소형화에 성공
● 세계 공통 Signal DC 4~20mA 채택
● 컴퓨터와의 접속도 가능
● 성능이 유사기종과 비교가 안될 정도로 뛰어남
● 중계 BOX에 유도전류 방지용 특수 피막처리
● 100% 손으로 조립이 가능(공구 불필요)
● 디지탈의 결점을 보완한 아나로그 채택
● Full Set의 경우 가격면에서 절대 유리함
본 계측기는 액체중의 수소이온농도(활성수소이온)를 측정하여 여러종류의 폐수 또는 공정에서 중화 제어 또는 응집제의 투입을 위한 최적 pH값을 결정하는 pH 조절 목적에 사용됩니다.

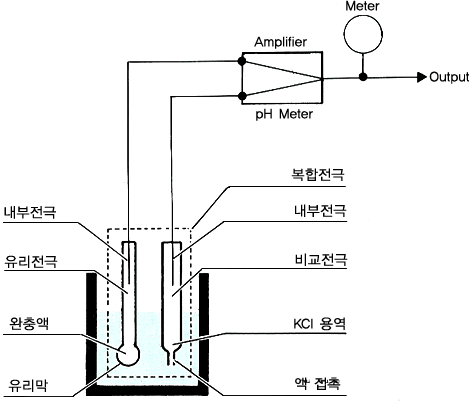

복합전극은 다음 전극으로 구성됩니다.
(1) 유리전극 (2) 비교전극
유리 피막의 양쪽에 전위차가 발생하고 이 전위치는 pH값에 비례하여 발생합니다. 전위치는 전자회로에서 증폭되고 다음 단계의 Meter와 제어장치가 작동됩니다.
측정시 취급설명서에 명시된 절차에 따라서 전극 봉에 봉합전극을 장착합니다

-정확한 측정을 위한 고도의 정밀성이 보장됩니다 (전체눈금의 ±1%)
-전자회로는 입력단에 높은 임피던스의 MOS IC가 있습니다.
-상세한 것은 취급 설명서를 참조하십시오.
측 정 원 리

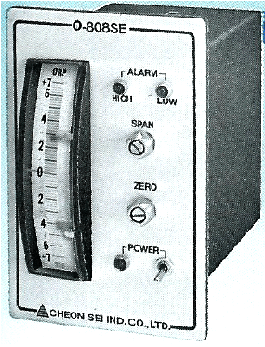

ORP Meter O-808SE

ORP Meter O-808SE


ORP Meter 는 산화환원 전위를 측정하는데 널리 사용됩니다.

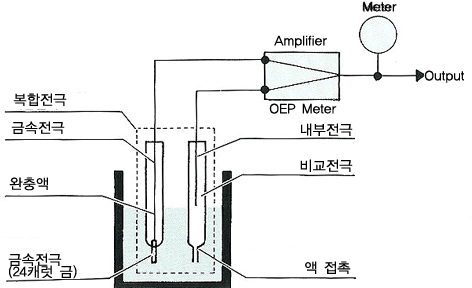

ORP Meter는 24캐럿 금으로 되어있는 금속전극과 비교전극을 결합시킨 복합전극을 사용하고 있으며 비교전극과의 전위차(電位差)로써 측정값을 지시합니다.

-pH Meter에서와 동일한 고입력 임피던스 F.E.T회로가 사용됩니다.
-측정원리는 pH Meter와 동일한 고감도 전위계(電位差)입니다.
-금속전극의 표면특성이 시시각각으로 변하므로 적절한 보전과 관리가 필수적입니다.
측 정 원 리

사 양
모 델 P-808SE 0-808SE
측정방법 유리전극 방법 금속전극 방법
측정범위 pH 0~14 0~±700mV
최소눈금 0.2pH 20mV
경보설정 Meter Relay 방식
접점신호 상하한 각 C.A.B 접점
접점용량 AC 220V, 1.5A, DB30V, 1.5V(저항부하)
재현성 ±1%(전체 눈금 기준)
전송출력 DC 4~20mA, 부하저항 250Ω이하
주위온도 0~50℃
측정액온도 0~40℃(연속)
전 원 AC-110V, AC220V
소비전력 약 5VA
중 량 지시계(약 1.3kg) 전극봉(약1.0kg)
도 색 전면 판넬 배색(알마이트 피막처리)
주의사항 : 전극홀더와 지시조절계 본체와의 거리가 2m이상인 경우에는 중계박스(Connector Box)로써 중계케이블을 접속시키십시오

표준구성
명 칭 pH Meter ORP Meter 수량
조절계본체 pH 0~14 0~±700mV 1SET
복합전극 GS-5 MS-5 1SET
중계 BOX 유도전류방지용 특수피막처리 1SET
중계케이블 고절연 차폐 특수케이블 20m
전극봉 P.P 1SET
전극봉지지대 PVC 1SET
KCℓ 분말 500cc용 1포
KCℓ 용액용기 500cc 포리에칠렌병 1개
표준교정분말 PH4 2포   1SET
PH7 2포
비이커 500cc 포리에칠렌병   1개
표준용액용기 500cc 포리에칠렌병   2개
취급설명서   1부

견적외 특별주문품
1. 중계케이블은 100m까지 가능하므로 20m 초과시 별도 청구하십시오.
2. 스탠드 현장 판넬 (옥외 ·방수)
3. 킨-히드론 분말 (ORP용)
