AIR CHAMVER의 PUMP적용
|
|

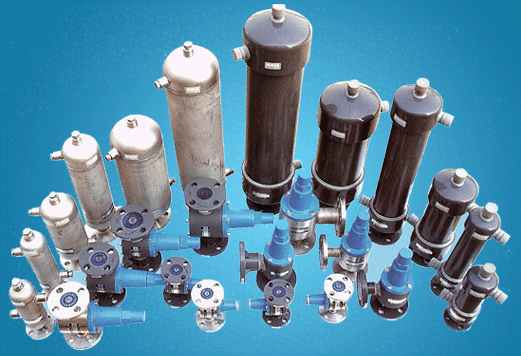

| Air chamber |
왕복동 pump는 특유의 맥동이 발생하여 배관의 진동 및 over feeding 현상을 일으킵니다. |
| |
이때에 Air chamber를 사용하여 약액은 연속류에 가깝게 흐르므로, 맥동으로 인한 제반문제를 해결하여 줍니다. |
| 형식 |
내용적(㎠) |
적용 Pump기종 |
| AC-V15A |
500 |
KDV, H-21H, 61H, 12H, 22H, 52H,
13H, 23H, FX-61, 32, 13 |
| AC-S15A |
| AC-V20A |
1,000 |
FX-33 |
| AC-S20A |
| AC-V25A |
2,000 |
KDV, H-33L, 73L, 33H, 73H, FX-53 |
| AC-S25A |
| AC-V40A |
4,000 |
KDV, H-14L, KDV-24L, 24H, FX-14, 24D |
| AC-S40A |
| AC-V40P |
6,000 |
KDV-14S, 34H |
| AC-S40P |
| AC-V50A |
10,000 |
KDV-5L |
| AC-S50A |
|
BACK PRESSURE VALVE의 PUMP적용 |
|
| Back pressure
valve |
pump 배관조건에 따라 over feeding 또는 siphon현상이 나타나 동작시에 토출량이
과대하게 흐르거나, 정지시에도 약액이 계속흐르는 현상이 발생합니다. |
| |
back pressure valve는 이현상을 방지시켜 주는 데에 사용합니다. |
| 형식 |
압력조정범위(kgf/㎠) |
표준조정범위(kgf/㎠) |
적용 Pump기종 |
| BV-V15A |
0.5 ~ 3.0 |
1.0 |
KDV, H-21H, 61H, 12H, 22H, 52H,
13H, 23H, FX-61, 32, 13 |
| BV-S15A |
| BV-V20A |
0.5 ~ 3.0 |
1.0 |
FX-33 |
| BV-S20A |
| BV-V25A |
0.5 ~ 3.0 |
1.0 |
KDV, H-33L, 73L, 33H, 73H, FX-53 |
| BV-S25A |
| BV-V40A |
0.5 ~ 3.0 |
1.0 |
KDV, H-14L, KDV-24L, 24H, FX-14, 24D |
| BV-S40A |
| BV-V40P |
0.5 ~ 3.0 |
1.0 |
KDV-14S, 34H |
| BV-S40P |
| BV-V50A |
0.5 ~ 3.0 |
1.0 |
KDV-5L |
| BV-S50A |
|
REILEF VALVE 의 PUMP적용 |
|
| Relief
valve |
펌프의 토출측 배관내에 이물질이 끼거나 밸브가 잠겨있을 경우 , 배관이 막히게 되어 과대한 압력이
발생할 때에 자동적으로 개방되는 valve입니다. |
| |
Relief valve는 펌프 및 배관의 파손을 방지하는 데 사용합니다. |
| 형식 |
압력조정범위(kgf/㎠) |
표준조정범위(kgf/㎠) |
적용 Pump기종 |
| RV-V15A |
3.0 ~ 10.0 |
5.0 |
KDV, H-21H, 61H, 12H, 22H, 52H,
13H, 23H, FX-61, 32, 13 |
| RV-S15A |
| RV-V20A |
3.0 ~ 7.0 |
3.0 |
FX-33 |
| RV-S20A |
| RV-V25A |
3.0 ~ 7.0 |
5.0 |
KDV, H-33L, 73L, 33H, 73H, FX-53 |
| RV-S25A |
| RV-V40A |
3.0 ~ 7.0 |
5.0 |
KDV, H-14L, KDV-24L, 24H, FX-14, 24D |
| RV-S40A |
| RV-V40P |
3.0 ~ 7.0 |
5.0 |
KDV-14S, 34H |
| RV-S40P |
| RV-V50A |
3.0 ~ 5.0 |
3.0 |
KDV-5L |
| RV-S50A |
|
